如果連記憶體龍頭三星，都傳出可能把下一代 HBM 的部分關鍵晶粒交給台積電製造，這件事值得注意的就不只是「誰拿到訂單」，而是AI 記憶體的競爭，正愈來愈涉及先進邏輯製程與整體系統設計。
韓國《首爾經濟日報》10月18日引述產業人士報導，三星擬為 NVIDIA 下一代客製化高頻寬記憶體 NVHBM，採用台積電的 3 奈米製程生產底層的 Base Die（基底晶粒）；路透社與中央社同日轉述相關消息。截至本文10月19日上午查核，這仍是媒體引述業界消息，並非 NVIDIA、三星與台積電共同公開確認的量產訂單、合作合約或出貨時程。
但 NVIDIA 已正式公布 NVHBM 的技術方向：把客製化記憶體控制器整合進 HBM 基底晶粒，並透過不同記憶體合作夥伴供應。技術方向已公布，特定公司採用哪一家晶圓廠製程卻仍待確認——這兩件事必須分開。

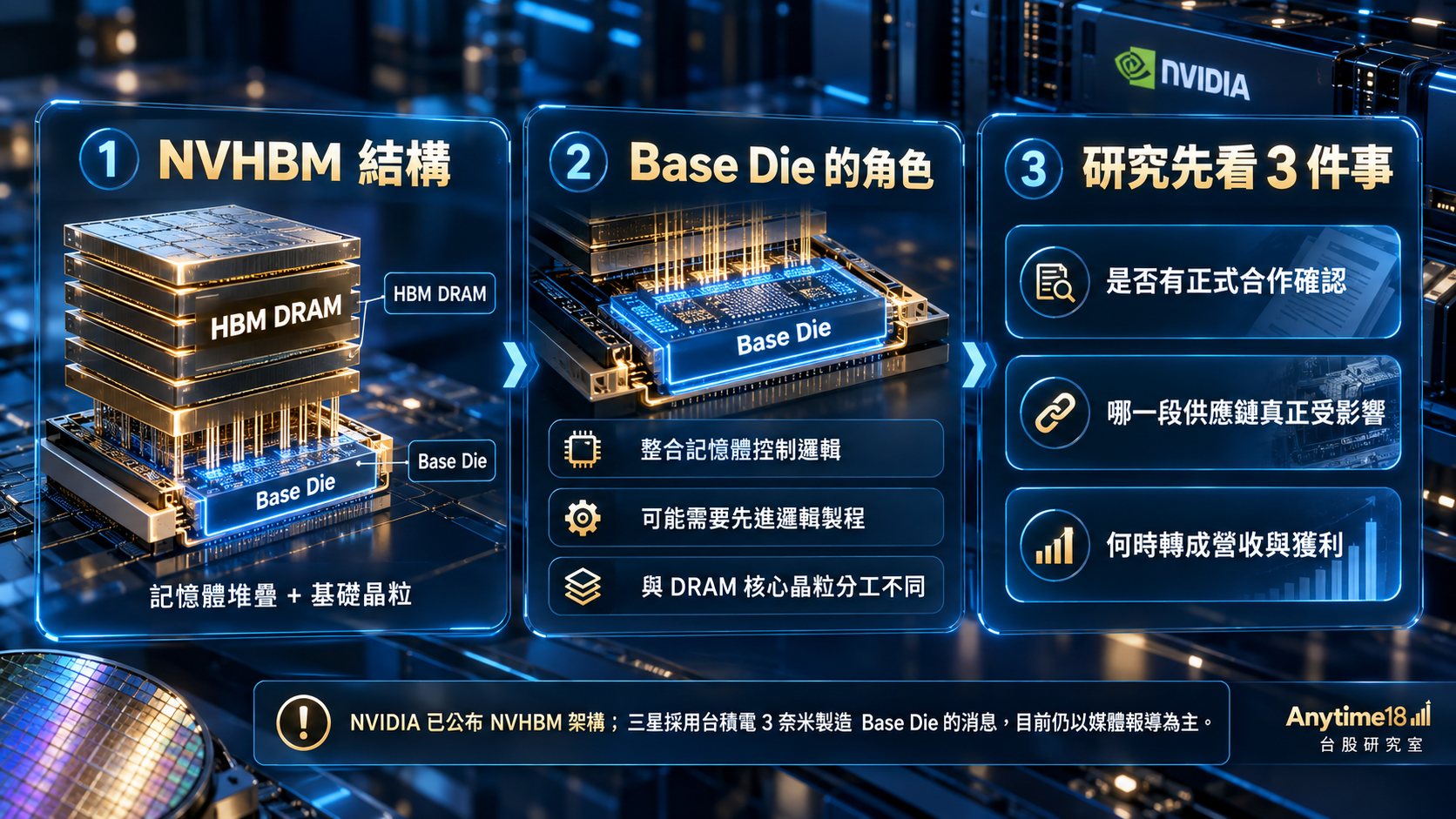

NVHBM 是什麼？先弄懂 Base Die 與 DRAM 核心晶粒
一般高頻寬記憶體 HBM 不是單一平面晶片，而是將多層記憶體晶粒（DRAM core dies）堆疊，再配合底層的基底晶粒與封裝連線，服務需要高頻寬資料傳輸的 AI 加速器。
DRAM 核心晶粒主要負責儲存資料；Base Die位於堆疊底部，處理訊號、介面與相關邏輯功能。這兩部分製程需求並不相同：核心晶粒的重點是記憶體密度、良率與供應量；當基底晶粒整合更多控制邏輯，先進邏輯製程的重要性可能提高。
NVIDIA 在2026年8月26日官方說明，NVHBM 將原先置於加速器 XPU 晶片上的部分記憶體控制器功能整合到 HBM 基底晶粒，藉此重新分配運算晶片面積、頻寬與功耗。NVIDIA 公布的設計目標包括相對標準 HBM4E 的頻寬、功耗與晶片面積改善；這些是技術宣稱與架構目標，不應直接當成已在所有商用產品驗證的實測結果。
為什麼記憶體供應商可能需要晶圓代工廠？
傳統直覺會認為 HBM 是記憶體公司的產品，生產應由記憶體廠全包。但當 Base Die 變得更像需要高密度邏輯電路的客製化晶片，設計、先進邏輯製程、DRAM 堆疊與最後的系統封裝，就可能由不同企業分工。
10月18日韓媒所報導的安排，正是 NVIDIA 可能要求三星、SK 海力士、美光等記憶體供應商，在 NVHBM 基底晶粒採用特定先進邏輯製程；新聞稱台積電 3 奈米是選項。但報導中的「要求」或「擬採用」，不等於台積電已有確定營收貢獻，也不代表所有 HBM 產品都會改為委外製造。
從產業結構看，這個訊息提醒我們：未來 HBM 市場除了記憶體容量、堆疊層數與供貨能力，還可能比較 Base Die 的控制邏輯、晶圓代工能力、製程良率、整合驗證與成本。
3 奈米、HBM 與先進封裝：同一條供應鏈，卻不是同一張訂單
至少要拆成三層：第一層是邏輯基底晶粒的晶圓製造；第二層是記憶體核心晶粒製造及堆疊；第三層是與 AI 加速器整合的先進封裝、測試與出貨。不同層可能由不同公司參與，驗證與量產時間也不一樣。
台積電若未來真的生產特定 NVHBM Base Die，首先代表的是某項邏輯晶粒製造安排；不能立即推導成相同規模的 CoWoS／先進封裝訂單，更不能把 HBM 堆疊、先進封裝與 AI 伺服器銷售收入全部算在同一家公司身上。
技術上彼此有關聯，財務上卻需要逐段驗證，這是研究 AI 半導體供應鏈時最容易被題材敘事跳過的地方。
接下來先看3個台股研究訊號
1. 製程消息何時變成正式供應關係？
先看 NVIDIA、三星、台積電是否在正式新聞稿、法說或重大訊息確認特定 NVHBM Base Die 的製造分工、技術節點或合作範圍。若只有匿名人士與單一媒體的消息，研究時應標為「待證實」，而不是直接視為訂單。
就算合作獲證實，也要再區分設計驗證、試產、客戶認證、量產與實際交貨，不能用同一天的新聞標題替代完整時程。
2. Base Die 量產會帶動哪一段供應鏈？
研究下一步應從「先進製程產能與良率」延伸至「記憶體堆疊整合」、「先進封裝測試」及材料、設備需求。不過「技術有關聯」不代表供應商必然取得新案；特別是封裝、測試、材料與設備廠，仍需依各自公司公告和實際營收查證。
也要追蹤成本與產能配置：若同一條先進製程產線還要支援其他高效能運算與手機晶片，新增的基底晶粒需求可能涉及產能排擠與客戶排程，並非只有需求增加的單一方向。
3. 從技術驗證走到財務驗證，需要哪些數據？
對台股研究而言，真正值得連續觀察的是公司對新製程與先進封裝的資本支出、營收成長是否延續，以及毛利率能否反映規模效益與製程成本。任何「受惠」敘事，最後都應回到公司層級的訂單能見度、實際出貨與財報。
特別提醒：單月營收、法人買賣超和技術行情的資料日期本來就可能不同，不該把不同期的數字拼成一個假裝即時的結論。
在 Anytime18 可以怎麼研究？
可先從 市場排行 掌握半導體、電子零組件相關個股的成交量、月營收與市場廣度；再用 成長型選股器 篩出營收 YoY 仍維持成長的公司，並到 台股比較器 比較 2～4 家企業的營收、估值、法人與技術資料。
不過 Anytime18 工具不能直接判斷某家公司是否接獲 NVHBM Base Die 訂單，也沒有替未公告的客戶專案建立確定供應商名單。若涉及特定公司新案、產能或資本支出，仍須回到 公開資訊觀測站（MOPS） 與公司法說查核。想先理解營收變化的限制，也可參考 月營收完整教學。
結論：HBM 的下一個研究問題，不只是記憶體價格
NVIDIA 的 NVHBM 架構顯示，記憶體控制邏輯、先進製程及系統整合的重要性正在提高。至於三星是否確定採用台積電 3 奈米、何時投片以及將產生多少營收，仍有待正式揭露。
與其看到「三星＋台積電＋3奈米」就猜受惠股，不如先區分已公布的技術架構、尚未獲官方確認的供應安排、以及未來可能出現在財報的實際結果。把這三層分清楚，才能持續追蹤 AI 供應鏈而不被新聞標題帶著走。
